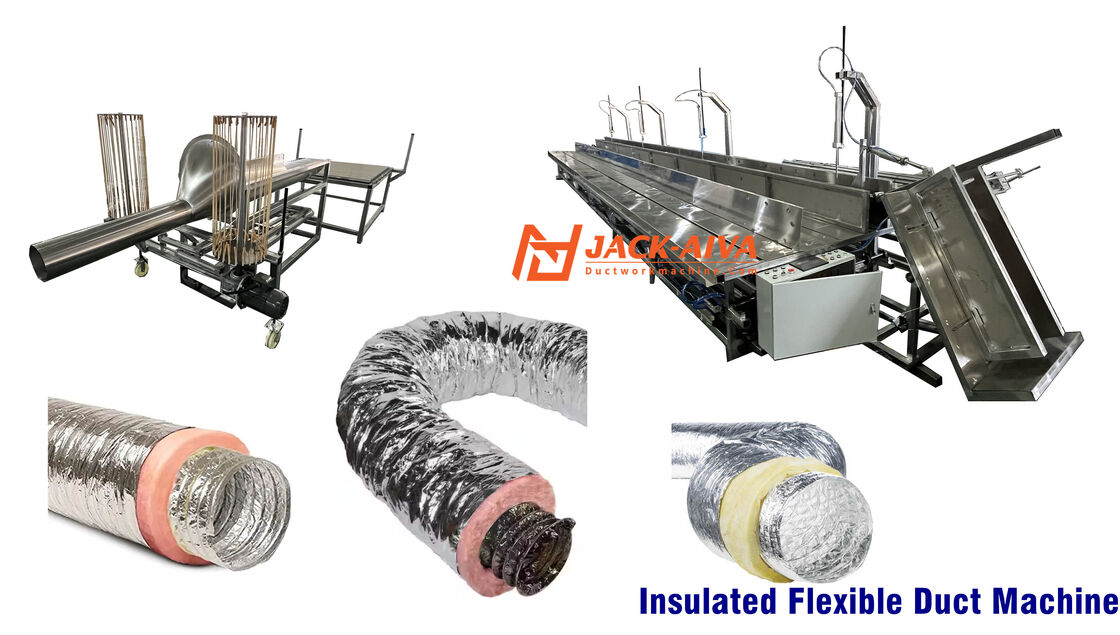

Machine de fabrication de conduits d'air flexibles isolés | Fabricant de ligne de production de conduits flexibles en laine de verre

LeMachine de fabrication de conduits d'air flexibles isolésest une solution de production complète conçue pour la fabricationtubes souples isolés en laine de verrelargement utilisés dans les systèmes de ventilation HVAC.

Cette ligne de production intègreassemblage, formage, compression et conditionnement, permettant aux fabricants de produire des conduits isolants de haute qualitéstructure cohérente et performances thermiques élevées.

Il est particulièrement adapté auxFabriques de conduits CVC, producteurs de matériaux isolants et fabricants de systèmes de ventilationciblagemarchés européens, du Moyen-Orient et d'Amérique du Nord.

✅Processus de production complet (étape par étape)

1. Alimentation manuelle et assemblage de la couche

Trois matériaux différents sont combinés à travers un système d'alimentation de type manche:

Couche intérieure: conduit flexible avec fil d'acier (duct en aluminium ou en PVC)

Couche intermédiaire: isolation en fibre de verre (laine de verre)

Couche extérieure: gilet isolant (canal extérieur en feuille d'aluminium)

L'opérateur insère des matériaux dans la pochette de formage pour aligner les 3 couches.

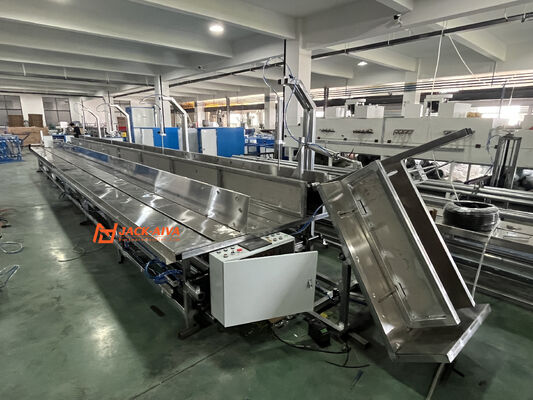

2. Traction et formage des conduits

Le conduit combiné estcontinuellement retiré

Il assureenveloppe étroite et structure stable

Maintientépaisseur d'isolation uniforme

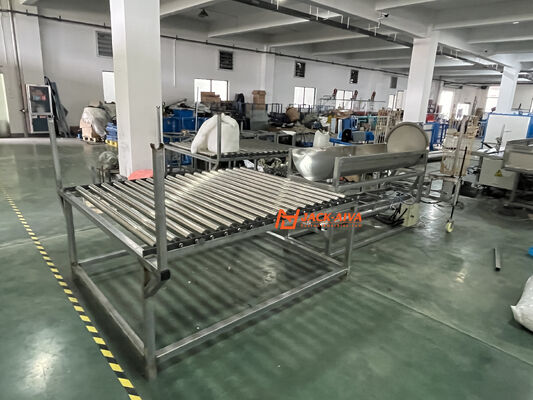

3. Tourner automatiquement / Transférer

Le conduit fini estd'une hauteur ne dépassant pas 300 cm3

Se déplace en douceur dans la section de compression

Réduit la manipulation manuelle

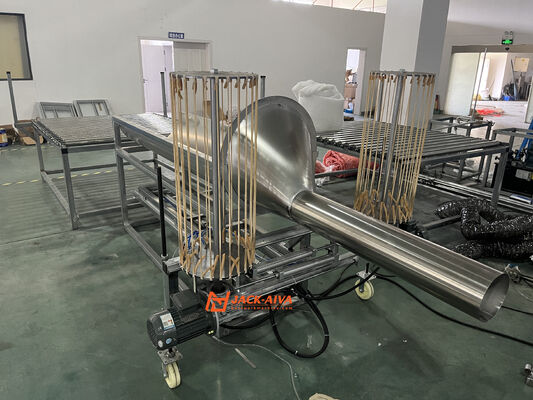

4. Compression des conduits isolés

Le conduit est comprimé àréduire le volume jusqu'à 70% ∼80%

Rendre le transport et le stockage très efficaces

Maintient la structure du conduit intacte après la libération

5- Emballage automatique

Le conduit comprimé est:

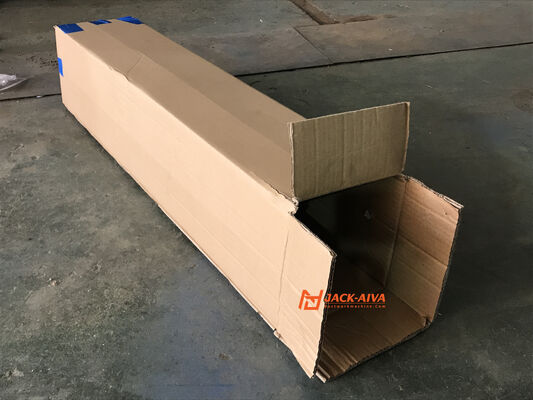

Automatiquement poussé dansboîte en cartonou

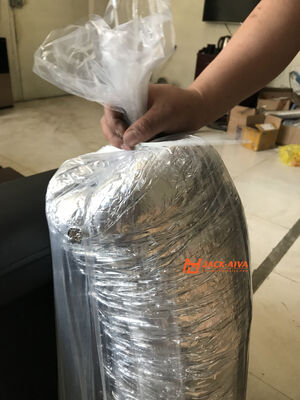

Inséré danssacs en plastique

Prêt à être expédié immédiatement.

✅Spécifications techniques

• Plage de diamètre du conduit: 80 ∼ 600 mm
• Épaisseur de l'isolation: 10×50 mm
• Vitesse de production: 6 ̊12 m/min
• Ratio de compression: 1:3 à 1:5
• Énergie: 380 V / 50 Hz / 3 phases
• Système de commande: commande automatique PLC

✅Applications

• Systèmes de ventilation CVC
• Conditionnement de l'air
• Ventilation industrielle
• Distribution de l'air résidentiel
• Systèmes de salle blanche

✅Pourquoi choisir cette ligne de production de conduits isolés?

1. Solution complète des lignes

De la matière première à l'emballage final, il n'y a pas besoin de plusieurs machines.

2. Conception pour économiser du travail

Seulement2 opérateurs requispour tout le processus.

3. Produit à haut rendement

Production stable pour la fabrication en vrac de conduits CVC.

4Une forte compatibilité

Fonctionne avec:

• Tuyaux en feuille d'aluminium
• Duct en PVC
• Épaisseur d'isolation différente

5. Conception orientée vers l'exportation

• RencontreNormes de l'UE et du Moyen-Orient en matière de climatisation
• Facilité d'intégration dans les usines de conduits existantes

✅Obtenez votre solution personnalisée dès aujourd'hui

Je cherche une source fiable.ligne de production de conduits d'air flexibles isolés?

Contactez-nous maintenant pour obtenir:

• Vidéo de la machine
• Dessin de mise en page
• Cita­tion dans les 24 heures
