Connecteur de gaine flexible
Afin d'isoler les vibrations et les bruits causés par les centrales de traitement d'air, les ventilateurs et autres équipements, il est fortement recommandé d'installer un joint flexible étanche à l'air entre la sortie de l'appareil et la gaine d'air. Ce joint, constitué d'un tissu fixé à une tôle de métal des deux côtés, est appelé « Connecteur de gaine flexible ». Les matières premières normales du connecteur de gaine flexible sont la tôle d'acier galvanisé et le tissu résistant au feu GC-PV (Polyester Vinyl), GC-SI (Silicone), GC-NE (Néoprène), GC-CV (Toile). Il peut être installé entre les ventilateurs ou équipements similaires.
AutomatiqueLignepour la productionGaine de ventilation CVCconnecteur flexibles
La ligne de production automatique de connecteurs de gaine flexible est composée d'un dérouleur, d'une poinçonneuse hydraulique, d'une profileuse et d'une encocheuse, d'une découpeuse puis du rebobinage de la bande. Si le client a une production en grande quantité de connecteurs de gaine flexible, c'est la solution appropriée. Les produits finaux, y compris le poinçonnage et la découpe, peuvent tous être réalisés par une seule ligne.
Flux technologique

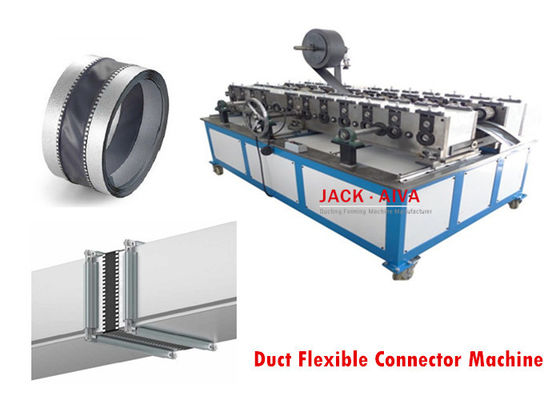

Profileuse de connecteur de gaine flexiblese compose principalement d'un cône, d'un équipement de guidage, d'un système de nivellement, d'un poinçonnage, d'un système de profilage, d'un système de découpe, d'un équipement d'empilage, d'une station hydraulique, d'un système de contrôle électrique.
Principaux paramètres de la machine de connecteur de gaine flexible
| ARTICLE |
CONTENU |
| Matière première |
ACIER GALVANISÉ DC51+Z; 0,4-0,8 mm
Il peut être conçu selon la demande du client.
|
| Vitesse de la ligne |
5-7 m/min |
| Postes de rouleaux de formage |
12 postes x 2 (postes à double ligne sur la profileuse principale) |
| Matériau du rouleau de formage |
GCR15 comme matière première, dureté HRC60-62 après traitement, |
| Matériau de l'arbre |
Acier de qualité Ф40mm, acier 45# |
| Moteur principal |
3kw + 0,75kw |
| convient pour la taille du matériau |
- Largeur du tissu ignifuge flexible (côté milieu) : 100----300mm ;
- Largeur de la bande métallique : 50-150mm ;
- Épaisseur de la bande métallique : 0,4-0,8 mm
|
| Dimensions de la machine principale |
3500*1300*1300mm
|
| Poids |
2500kg
|
Application du connecteur de gaine flexible CVC
Le connecteur de gaine flexible est conçu pour permettre la formation facile et économique de joints flexibles de toute taille dans l'
usine ou sur site. Les joints flexibles sont installés entre les ventilateurs (ou équipements similaires) pour empêcher la transmission des vibrations,
du bruit et des cliquetis au reste du système de climatisation.
- Connecteur de gaine flexible pour gaines et éléments rectangulaires
Il est fabriqué à partir d'un profilé de bride PQ et d'angles NQ interconnectés par une connexion flexible AMT. Les connecteurs de gaine flexibles rectangulaires peuvent être utilisés pour joindre des gaines de ventilation, mais surtout, ils sont utilisés pour éliminer les vibrations causées par les centrales de traitement d'air et les ventilateurs.
- Connecteur de gaine anti-vibration flexible pour joindre deux gaines rondes en spirale ou lisses
Il a des extrémités mâles et est équipé d'un joint. La partie flexible est constituée d'un connecteur de gaine flexible AMT - un joint composé d'un tissu de fibre de verre, enduit de PVC, de polyuréthane, de néoprène ou d'un revêtement en silicone et de deux bandes de tôle de chaque côté.
